LHD化學(xué)堵漏封竄技術(shù)
LHD堵劑堵漏、封竄技術(shù)可控性強，抗壓強度高，穩(wěn)定性好等特點
一、技術(shù)適應(yīng)范圍
隨著油田開發(fā)生產(chǎn)的不斷深入，油水井長年磨損、腐蝕，或受地層塑性變形以及各類施工措施的影響，造成的套管損傷問題逐漸增多，不僅使油氣產(chǎn)量下降，產(chǎn)層污染，甚至可能導(dǎo)致油水井報廢。 因此，各類套管堵漏、封竄技術(shù)的合理應(yīng)用將是保證油田進入開發(fā)中后期保持穩(wěn)產(chǎn)高產(chǎn)的重要措施之一，而化學(xué)封堵技術(shù)作為堵漏、封竄技術(shù)之一，具有工藝適用范圍廣、施工簡單且周期短、成本較低等特點，并在陸上海上油田的套管堵漏和封堵作業(yè)中取得了顯著效果。
二 、LHD堵劑堵漏、封竄技術(shù)特點

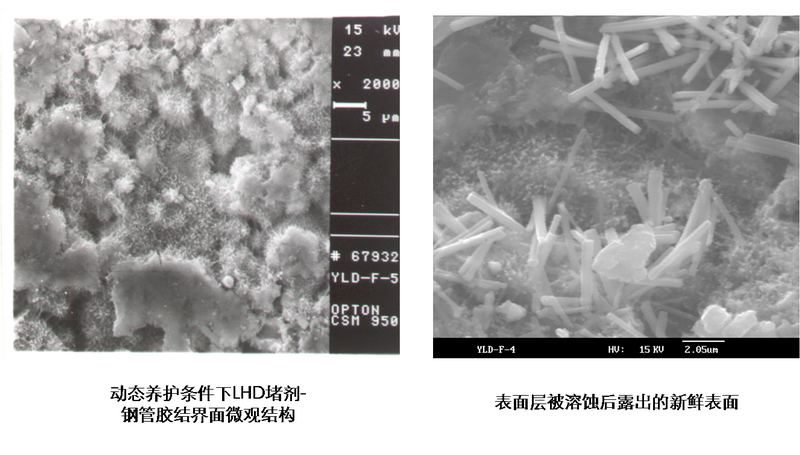

LHD化學(xué)堵劑進入目標漏失層后，在壓差的作用下，擠出堵漿中的自由水，快速形成具有一定強度的網(wǎng)架結(jié)構(gòu)，增大了堵劑的流動阻力，限制了堵劑往漏失層深部流動。隨著不斷擠入，網(wǎng)狀結(jié)構(gòu)的空隙不斷被充填，擠入壓力不斷上升，實現(xiàn)有效駐留，保證堵漏修復(fù)的可靠性。
◆ 駐留性好，減少用量，縮短施工周期；
◆ 界面膠結(jié)強度高，保證施工效果；
◆ 初凝時間可控，保證施工安全；
◆ 能夠?qū)崿F(xiàn)找漏堵漏施工一體化。
三、LHD堵劑的性能
調(diào)堵劑配制的堵漿，配制方便，單位體積的配漿水對堵劑的容量大，流動性好，懸浮穩(wěn)定性強，可泵性好易于施工。而且只要不進漏失層，堵漿在套管內(nèi)能長時間保持流動性，初終凝時間容易調(diào)整，根本不會出現(xiàn)閃凝現(xiàn)象，大大地保證了施工安全。
不同配比下堵劑性能指標
堵劑:水(g/g) | 表觀粘度 (mPa.s) | 塑性粘度 (mPa.s) | 動切力 (Pa) | 初切/終切 (Pa) | 初凝/終凝(h) |
0.8:1.0 | 15.5 | 15.0 | 0.5 | 2.5/5.0 | 15/17.4 |
1.0:1.0 | 27.5 | 25.0 | 2.5 | 2.8/5.5 | 12/13.5 |
1.2:1.0 | 54.0 | 43.0 | 11.0 | 3.0/6.0 | 9/10.5 |
密度分別為1.38 g/cm3、1.47 g/cm3和1.56g/cm3；三個試驗樣品保持流動性的最長時間分別為13h、10h和7h，三個樣品靜止0.5h后的析水率為0。
三種固結(jié)體抗壓強度對比
材料 | 水灰比 | 抗壓強度（MPa） | |
50℃，21 MPa，48h | 50℃，21 MPa，48h +270℃，21 MPa，48h | ||
G級水泥 | 0.8 | 23.2 | 9.3 |
G級水泥+硅砂 | 0.8 | 17.6 | 30.1 |
LHD堵劑 | 0.8 | 21.7 | 29.8 |

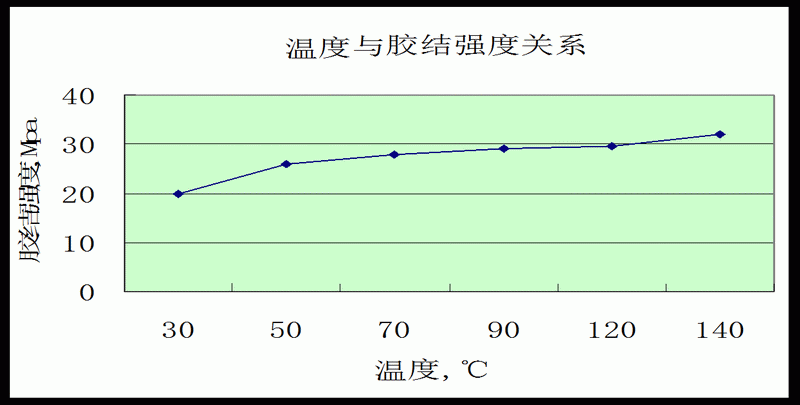

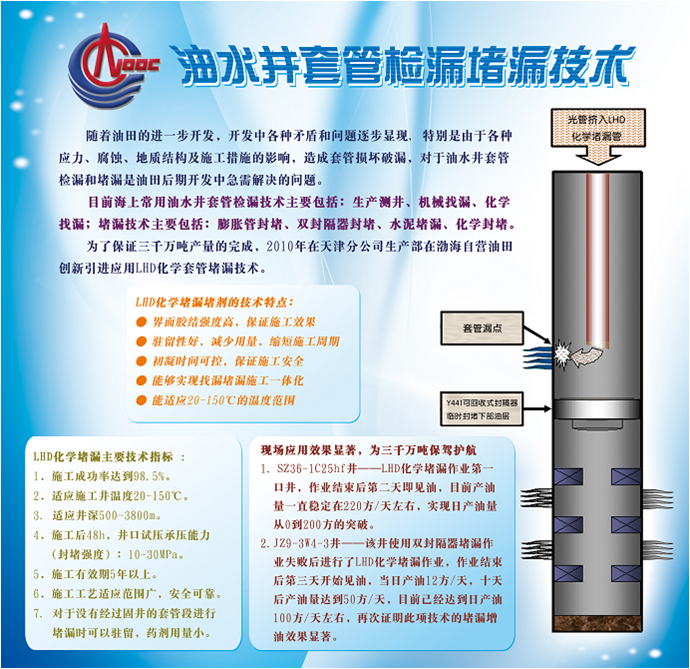

四、主要技術(shù)指標
◆ 施工成功率達到100%。
◆ 適應(yīng)施工井溫度20~170℃。
◆ 適應(yīng)井深500-3800m。
◆ 施工后48小時，井口試壓承壓能力(封堵強度)：10~30MPa。
◆ 施工有效期5年以上。
◆ 施工工藝簡單，適應(yīng)范圍廣，安全可靠。
◆ 對于沒有經(jīng)過固井的套管段進行堵漏時可以駐留，藥劑用量小。

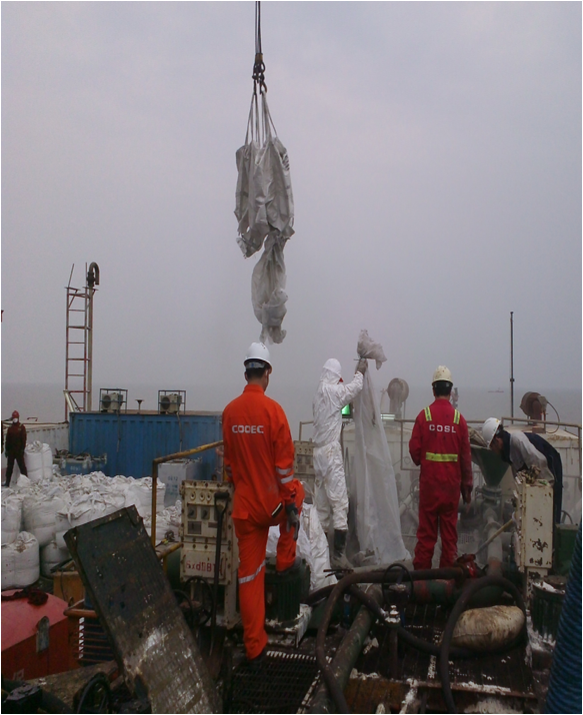

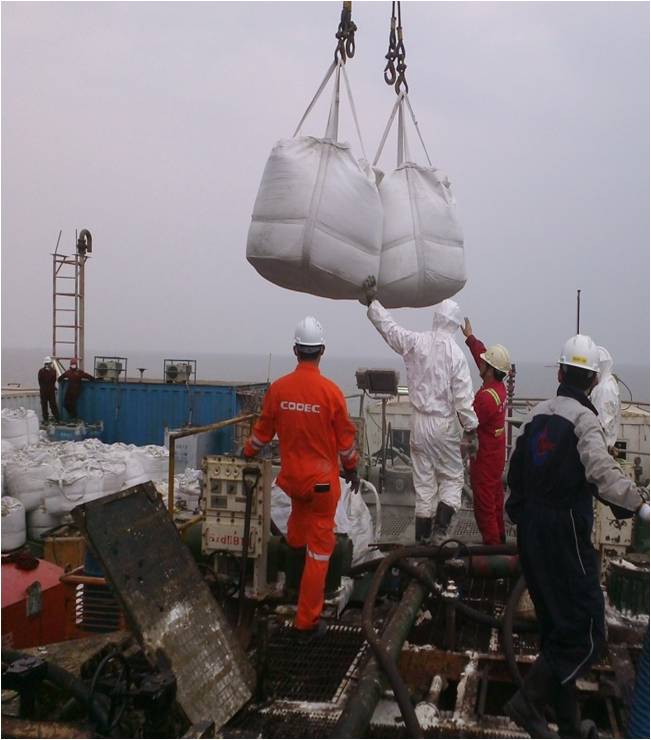

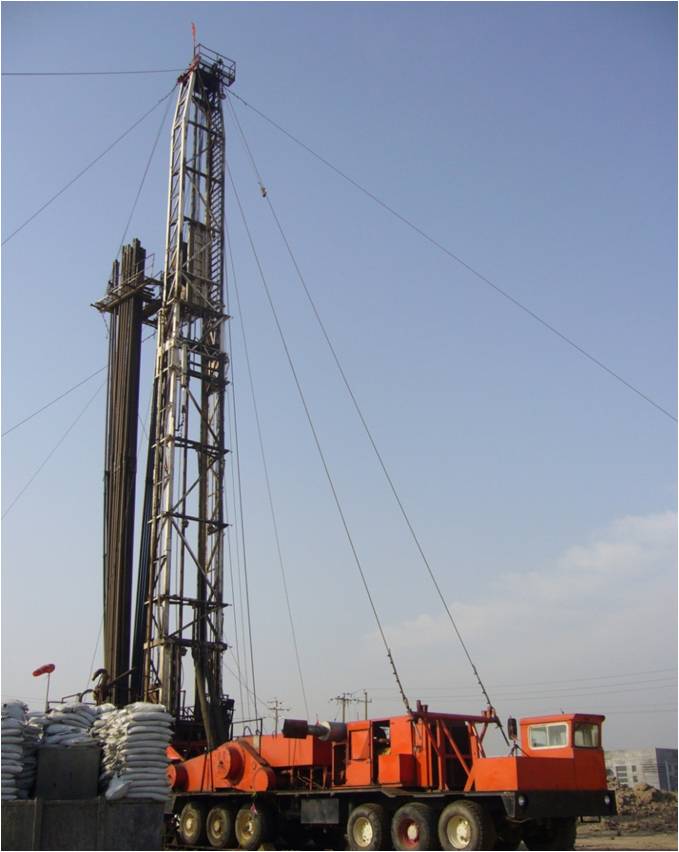

五、現(xiàn)場應(yīng)用照片
